水罐、泡沫消防车系列 ◆◇◆您现在的位置 >> 首页 >> 东风145消防车
江南汽车 | 心诚·品精·达天下 销售经理:章健 13597849802  18995978800      图文传真:0722-3331133
公司产品已全面通过ISO9001-2000国际质量体系认证,产品全部通过3C国际强制产品认证,并通过出口产品的各项认证
底盘型号:EQ1168GLJ5    查看次数:10108
东风145消防车
上户吨位:

东风145消防车产品说明:(此车型为5吨消防车)
东风145消防车5吨消防车也称灭火车,采用东风EQ145底盘改装而成,采用夹心取力器,具备在行进中自我保护和灭火功能,驾驶室为双排座,乘座舒适,视野开阔;引水装置采用电磁继电器控制,操作简单、方便、可靠。整车结构紧凑、外型美观、动力性能好、车速快,采用玉柴|康明斯发动机,性能稳定,即可用于扑救油类火灾和一般物质火灾,也可用于高层建筑消防供水及火场远距离供水,是理想的消防装备,为目前消防大队应用最广泛的常规消防产品。

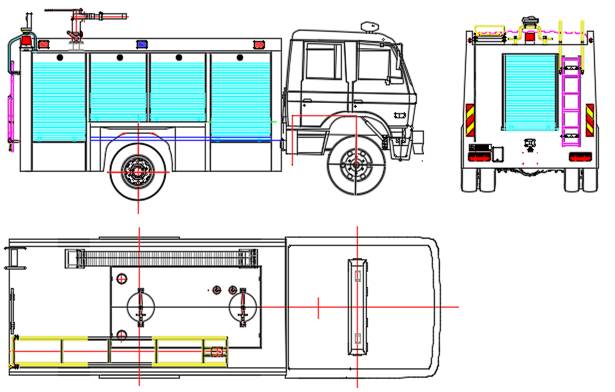

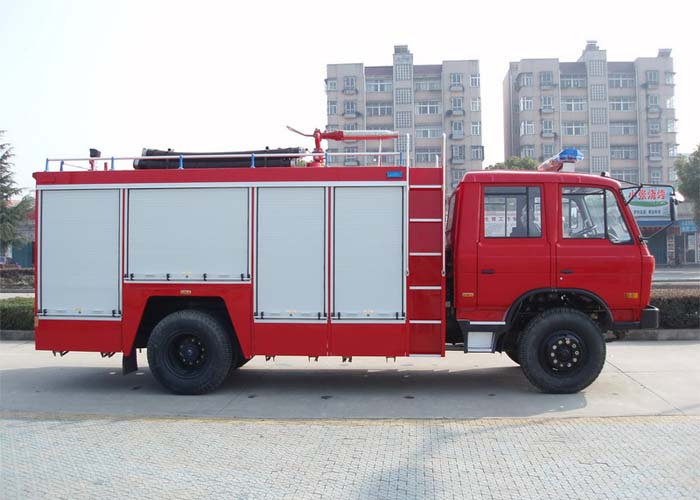

     东风5吨消防车(水罐消防车、泡沫消防车)参数及图片

一.整车主要参数

整车型号

JDF5140GXFPM50/E型泡沫消防车、JDF5140GXFSG50/E型水罐消防车

外廓尺寸

7360×2480×3330mm

最大总质量

13700kg

载液量

泡沫车载水3800kg,泡沫1400kg,水罐车载水6000kg

最高车速

90km/h

消防泵额定流量

30L/s  1.0MPa

消防炮额定流量

泡沫车:24L/s 1.0MPa    水罐车:30L/s  1.0MPa

消防炮射程

泡沫车:泡沫≥40m  水≥50m  水罐车:≥50m

比功率

125/13.7=9.12

接近角/离去角

26°/13°

二、底盘主要参数

底盘型号

EQ1168GLJ5

制造商

东风商用车有限公司

发动机额定功率

125kw

发动机排量

5900ml

发动机排放标准

GB17691-2005V

驱动形式

4×2

轴距

3950mm

驾驶室结构

平头、四门,改制双排

最小转弯半径

≤17m

司乘人员数

2+4

变速箱

手动

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、  警报器;

2、  取力器控制开关及指示灯;

3、  附加电源开关;



三、上装结构及性能参数

总体布置

整车由消防员乘员室和车身两大部分组成,车身布置采用内藏罐式结构,左右两侧为器材箱,中部为水罐,器材箱后部为泵房。

1、 器材箱和泵室

结构

主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走,两边设翻转踏板,防滑设计。(可根据用户需求采用铝合金方管焊接)

器材箱

器材箱位于乘员室后部两侧,设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。侧下部设有翻转踏板。

泵房

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧下部设有翻转踏板,保温位置:安装燃油加热器(根据客户需求选装)

2、水罐

容量

3800kg(PM50)、6000kg(SG50)

材质

优质碳钢,厚度为4mm(可根据用户需求采用不锈钢、PP材质制作)

罐体固定

与底盘车架弹性连接

罐体设置

设直径460mm人孔1个,带有快速锁定/开启装置, 1个DN40水罐放余水口,配球阀,注水口:在水罐左右两侧各接2只DN65接口,进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制, 1个水泵至水罐充水管,DN65阀门,可气动、手动控制

3、泡沫罐

容量

1400kg(PM50)

材质

优质碳钢,厚度为4mm(可根据用户需求采用不锈钢、PP材质制作)

罐体固定

与底盘车架弹性连接

罐体设置

设DN460人孔1个,带有快速锁定/开启、自动泄压装置, DN40溢流口1个, 1个DN40泡沫罐放余液口, 1个DN40泡沫罐到水泵出泡沫, 管

4、 消防泵

型号

CB10/30-RS型低压车用消防泵


形式

低压离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

自带滑片泵

引水时间

最大吸深时≤50s

5、 消防炮

A.车载水炮

型号

PS30W

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°,仰角≥+60°

流量

40L/S

射程

≥50m

B.车载泡沫炮

型号

PL24


制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°,仰角≥+45°

流量

32L/S

射程

泡沫≥40m  水≥50m

6、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯,上装后部安装35W消防探照灯1个火场照明

警示装置

长排全红警灯,安装在驾驶室顶部警报器,其控制盒在驾驶员前下方
