高空作业车系列 ◆◇◆您现在的位置 >> 首页 >> 江铃高空作业车
江南汽车 | 心诚·品精·达天下 销售经理:章健 13597849802  18995978800      图文传真:0722-3331133
公司产品已全面通过ISO9001-2000国际质量体系认证,产品全部通过3C国际强制产品认证,并通过出口产品的各项认证
底盘型号:JX1060TSG23    查看次数:4963
江铃高空作业车
上户吨位:最大作业高度16米
江铃16米高空作业车  主要技术参数
产品名称/整车型号: JDF5061JGKJ高空作业车 外型尺寸: 7240×1950×2995(mm)
底盘型号: JX1060TSG23 货厢尺寸: ××(mm)
总质量: 5615(Kg) 接近/离去角: 27/14(°)
额定质量: (Kg) 前悬后悬: 1015/1855(mm)
整备质量: 5290(Kg) 最高车速: 95(km/h)
发动机 发动机生产企业 排量(ml) 功率(kw)
JX493ZLQ3
JX493ZLQ3A
江铃汽车股份有限公司
江铃汽车股份有限公司
2771
2771
85
75
排放标准: GB17691-2005国Ⅲ, GB3847-2005
轴数: 2 前轮距: 1385/1425(mm)
轴距: 3360 后轮距: 1425(mm)
轮胎数: 6 轮胎规格: 7.00R16LT,7.00-16LT
燃料种类: 柴油 弹簧片数: 7/5+5
轴荷: 1960/3655 驾驶室乘人数: 2+3
整车备注: 前伸920mm,后伸420mm.

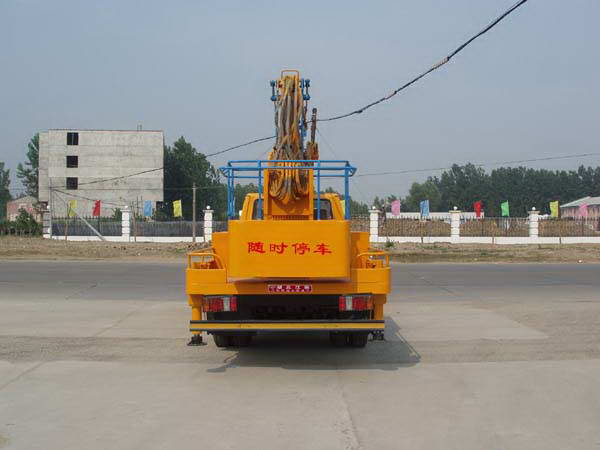

多方位图:
江铃16米高空作业车专用性能: 1.江铃16米高空作业车最大作业高度16米,作业半径7.1米

2.工作斗最大承载量为200kg

3.四个液压伸展支腿,每个可独立操作调平,采用进口换向阀及液压油缸,换向平稳,操作灵活方便,支腿与工作臂互锁,安全可靠防止操作过位。装有手油门,可选装应急泵,工作探照灯。

4.标配1吨吊钩,折叠式三节臂,360度全回转旋平台,操作平台,工作斗均可操作。

5.江铃16米高空作业车采用江西五十铃双排座底盘系列加上装而成,高端配置,轿车式设计,豪华内饰。

需要更多江铃高空作业车资料及江铃高空作业车图片,江铃高空作业车价格请直接与我公司联系,我们会为您提供最好的服务!销售热线:135 9784 9802   商务QQ:274194667

高空作业车产品目录http://www.dfqc9.com/prodlist6.html

相关16米高空作业车推荐:江铃高空作业车  东风高空作业车  五十铃高空作业车  庆铃高空作业车

车辆免征信息查询

厂牌型号
车辆类别
免税图册
页号
JDF5061JGKJ 高空作业车 第十六册 (2009年第一册)
19
湖北江南技术规范确认书
一:江铃高空车型(16米高空作业车)
选用底盘:JX10060TSG23  整车型号:JDF5060JGKJ
底盘生产厂: 江铃汽车股份有限公司 底盘型号:JX1060TSG23 发动机型号及功率:JX493ZLQ3(A)/85kw(75kw)
驱动形式:4*2 前轮距:1385mm 后轮距:1425mm 钢板弹簧片数(前/后):7/5+5
轴距:3360mm 轮胎规格:7.00R16LT/7.00-16LT 驾驶室准乘人数:5
制动系统:行车制动系,液压真空助力制动:驻车制动,中央鼓式制动 排放标准:国三
改装上装:特色说明,液压系统实现上下车互锁,过载保护,油缸安全自锁
臂架 臂架型式:三节折臂式 采用高强度低合金钢板制作而成,对受力集中处均做过强处理,变幅范围0~70度,上臂变幅范围0~70度,小臂变幅范围0~90度,结构紧凑,机动性好,作业范围大
变幅范围 最大作业半径:7000mm,最大作业半径时的作业高度9000mm 最大作业高度:16000mm,最大作业高度时的作业半径:2000mm
回转 型式:±360度,连续,液压油管不扭结 回转速度:≤2r/min,采用低速大扭矩摆线马达接合行星齿轮减速机,配液压强力制动系统
支腿 型式:H型支腿,前后支腿均可外伸 纵向跨距:3300mm,横向跨距:3380mm,支腿跨距大,稳定性好 支腿爆闪灯,用于作业时支腿示廊,发出光报警信号
起吊性能 最大起吊质量:1000kg 伸缩式起重臂,伸长量1000mm,最大起吊高度:8400mm 低速大扭矩摆线液压马达接合行星齿轮减速机,配液压制动系统
工作平台 额定载荷:限载200kg 调平形式:外置拉杆强制调平,拉杆长度可调节 工作平台底板采用防滑钢板,工作斗后置,方便人员进出,降低整车重心
液压系统 额定工作压力:16Mpa,压力随负载自动调节 支腿阀配有油压表,可时刻显示系统液压压力 油缸锁止功能:臂架油缸带双向平衡阀,支腿油缸带双向液压锁,防止臂架/支腿自动沉降
液压系统配有进回油过滤芯,保证液压油品质 液压油箱配有液温一体表,可时刻检测液压油油量及油温 系统设过载保护阀,油压超过定值,自动卸载
下车操纵系统 支腿操作阀:四支腿水平及垂直伸缩均可单独运动也可以联动,适应能力强,跨距大,稳定性好,支腿阀设有上车操作和下车操作转换控制手柄,实现上下车互锁
上车操纵系统 臂架控制系统采用双并联液压回路,转台和工作平台双位操作,可相互转换,转台操作具有转换功能
上车液压阀操作手柄带液压油流量控制功能,通过控制手柄的位移量,可控制臂架的起落速度,减少冲击,当操作手柄上压或上提到最大位置时,将获得臂架的最快速度
臂架操作手柄带自动复位机能,且各操作动作相互独立
选装:带电液比例调速阀的电子控制系统:臂架动作电磁阀控制,实现各个动作的无极调整,选配无线遥控操作,远程控制发动机启动、节约能源
外形尺寸: 7240*1950*2995mm
