东风24米高空作业车

整车型号

底盘型号

长×宽×高（mm）

总质量（Kg）

整备质量（Kg）

轴距

发动机排放

JDF5120JGK24L5（东风24米高空车）

EQ1168GLJ4

9580×2470×3860

12425

12095

5100

国V

底盘参数：

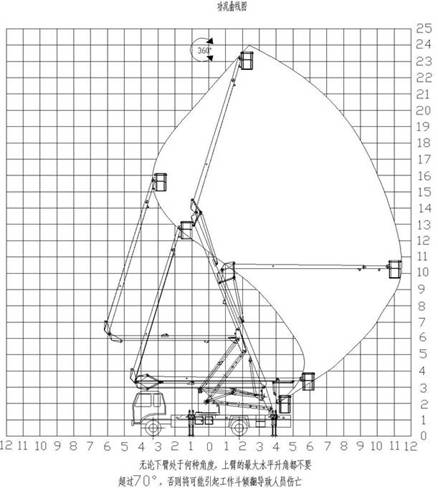

作业工况：

东风24米高空车，最大作业高度24m，最大作业高度时作业幅度2.6m，最大作业幅度11.5m，最大作业幅度时作业高度11.2m，双向360°连续回转。

标准配置：五节折叠臂，臂架截面四边形，吊蓝额定载额200KG，带发动机启动，熄火装置，节能省油。上车操作通过节流阀实现无极调速，整车操作方式为手动和电动结合。配置应急泵，发动机或者齿轮泵发生故障，可以用于应急收车。油缸带锁止功能，转台和吊蓝双位操作，下车与上车互锁，操作安全、可靠。

湖北江南专用特种汽车高空作业车主要特点及优势：

1、操作系统：操作方式为手动和电动结合，转台和吊篮电动双位操作，吊篮带发动机启动、熄火(安全操作方便，节省燃油)，上车操作通过节流阀实现无极调速，采用集成电控阀块模式，布局美观，操作平稳，维护方便；发动机油门拉线手动操作，支腿手动操作，各支腿可单独可调，上下车互锁，操作安全、可靠。

2、臂架/转台：三节折臂，型材Q345B/5mm，臂架加固，臂架截面四边形，臂架起伏角度，0°-70°(相对水平面)，转台双向360°回转，采用了先进的涡轮蜗杆式减速机构，（具有自润滑和自锁功能）后期维护也可方便的通过调整螺栓位置轻松达到效果；回转机构采用可调节式，方便调节；

3、 支腿：前后H型四条液压支腿，型材Q345B/5mm，支腿纵向（mm）：5500，横向（mm）：4000， H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；四个支腿都带双向液压锁，后支腿带两个黄色频闪灯。

4、 车厢：优质碳钢及型材，铺3㎜防滑花纹钢板，工具箱1200*400*500；模具冲压门，带不锈钢门锁，Φ20不锈钢管围栏，驾驶室侧带上下踏步，侧、后防护采用优质碳钢冷弯型材；强度高，洗手水箱

5、 吊篮：吊篮额定载荷≤200Kg，吊篮尺寸1080X620X1100，外置拉杆机械调平，保险带一副.

6、 液压系统：液压油箱80L；带液位表，带压力表；16MPa，齿轮泵定量泵，流量25ml/r，集成电磁阀组，15只油缸；带双向平衡阀或液压锁进行锁止，保证安全

7、 油漆;知名品牌油漆；颜色光滑，线条美观；

8、 标识及标牌:清晰、醒目、永久不褪色
