底盘型号:EQ1080SJ8BDC    查看次数:2616
东风20米直臂高空车
上户吨位:

东风20米伸缩臂高空作业车技术参数

1高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2、使用环境条件

1)海拔高度:   ≤1000米                           2)环境温度:    -5 ~ +40℃

3)相对湿度:     ≤95%(25℃                     4)最大日温差:   15℃

5)日照强度(风速0.5m/s时):0.1W/cm2                6)最大风速:    10.7m/s1)

7)抗震能力: 地面水平加速度0.3g  地面垂直加速度 0.15g   同时作用持续三个正弦波安全系数 1.67

整车型号

底盘型号

长×宽×高(mm)

总质量(Kg)

整备质量(Kg)

轴距

发动机排放

JDF5080JGK20E5(20米直臂高空车)

EQ1080SJ8BDC

8100*2320*3350

7835

7640

3800

国V

JDF5080JGK20L5(20米直臂高空车)

EQ1082GLJ2

8100*2320*3350

7550

7355

3800

国V

底盘参数

作业工况:

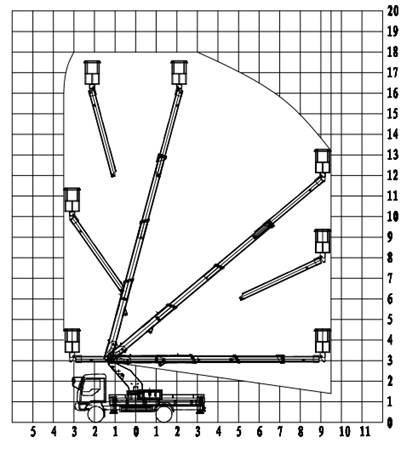

东风20米伸缩臂高空车最大作业高度20m,最大作业高度时作业幅度2.9m,最大作业幅度驾驶室区域4 m;驾驶室后11.5m,最大作业幅度时作业高度4.7m,双向360°连续回转。

标准配置:四节伸缩臂,伸缩缸内置带钢丝绳传动,吊蓝额定载额200KG。操作方式为手动和电动结合,下车和吊篮电控双位操作,电液比例调速采用CAN和控制器自动控制,带显示屏,设置保护模式进行限幅,安全、可靠;吊蓝设有发动机启动和熄火开关,操作方便,节省燃油;支腿手动操作,H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况。下车与上车互锁,操作安全、可靠;吊篮采用先进的静态液压自动调平,更加稳定和可靠。吊篮带遥控操作

湖北江南专用特种汽车高空作业车主要特点及优势:

1、操作系统:操作方式为手动和电动结合,电液比例调速下车和吊篮电控双位操作,带控制器和显示屏,吊篮带发动机启动、熄火(安全操作方便,节省燃油)手动拉线或者电子油门,支腿手动操作,各支腿可单独可调,上下车互锁,操作安全、可靠。

2、臂架/转台:三节同步伸缩臂,伸缩缸外置带链条传动,材料为高强度钢板HQ60/5mm,臂架起伏角度,0°-75°(相对水平面)。转台双向360°回转,采用了先进的涡轮蜗杆式减速机构,(具有自润滑和自锁功能)后期维护也可方便的通过调整螺栓位置轻松达到效果;回转机构采用可调节式,方便调节;

3、 支腿:前后H型四条液压支腿,型材Q345B/5mm,支腿纵向(mm):4000,横向(mm):3900, H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;四个支腿都带双向液压锁,后支腿带两个黄色频闪灯。

4、 车厢:优质碳钢及型材,铺3㎜防滑花纹钢板,工具箱1200*400*500;模具冲压门;带不锈钢门锁,塑料洗手水箱,Φ20不锈钢管围栏,驾驶室侧带上下踏步,侧、后防护采用优质碳钢冷弯型材,强度高;轮罩为注塑模具成型,美观,强度高。

5、 吊篮:吊篮额定载荷≤200Kg,吊篮尺寸1100*700*1150,调平形式为静态液压自动调平,更加稳定和可靠。保险带一副。吊篮带遥控操作

6、 液压系统:液压油箱80L;带液位表,带压力表;16MPa,齿轮泵定量泵,流量25ml/r,电液比例阀组,12只油缸;带双向平衡阀或液压锁进行锁止,保证安全

7、 油漆;知名品牌油漆;颜色光滑,线条美观;

8、 标识及标牌:清晰、醒目、永久不褪色
