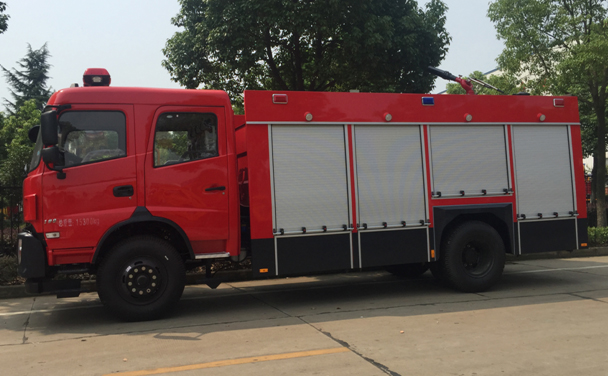

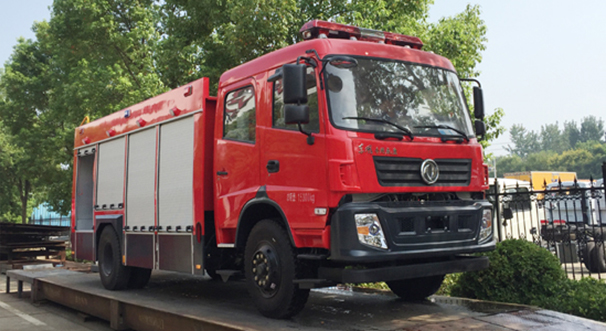

东风153消防车

整车型号

JDF5150GXFPM60/A型泡沫消防车、JDF5150GXFSG60/A型水罐消防车

外廓尺寸

8235×2500×3450mm

最大总质量

15300kg

载液量

泡沫车载水5000kg，泡沫3000kg，水罐车载水8000kg

最高车速

90km/h

消防泵额定流量

40L/s  1.0MPa

消防炮额定流量

泡沫车：32L/s 1.0MPa    水罐车：40L/s  1.0MPa

消防炮射程

泡沫车：泡沫≥45m  水≥50m  水罐车：≥50m

比功率

140/65.1=2.15

接近角/离去角

19°/13°

底盘型号

EQ1160GD5DJ

制造商

东风商用车有限公司

发动机额定功率

140kw

发动机排量

5000ml

发动机排放标准

GB17691-2005国V

驱动形式

4×2

轴距

4700mm

驾驶室结构

平头、四门，双排

最小转弯半径

≤19m

司乘人员数

2+4人

变速箱

手动

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒，加装

1、  警报器；

2、  取力器控制开关及指示灯；

3、  附加电源开关；

总体布置

整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。

结构

主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。(可根据用户需求采用铝合金方管焊接）

器材箱

器材箱位于乘员室后部两侧，设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下部设有翻转踏板。

泵房

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧下部设有翻转踏板，保温位置：安装燃油加热器（根据客户需求选装）

容量

5000kg（泡沫车）、8000kg（水罐车）

材质

优质碳钢，厚度为4mm(可根据用户需求采用不锈钢、PP材质制作）

罐体固定

与底盘车架弹性连接

罐体设置

设直径460mm人孔1个，带有快速锁定/开启装置， 1个DN40水罐放余水口，配球阀，注水口：在水罐左右两侧各接2只DN65接口，进出水口：设1个水罐到水泵进水管，DN100阀门，可气动、手动控制， 1个水泵至水罐充水管，DN65阀门，可气动、手动控制

容量

3000kg（泡沫车）

材质

优质碳钢，厚度为4mm(可根据用户需求采用不锈钢、PP材质制作）

罐体固定

与底盘车架弹性连接

罐体设置

设DN460人孔1个，带有快速锁定/开启、自动泄压装置， DN40溢流口1个， 1个DN40泡沫罐放余液口， 1个DN40泡沫罐到水泵出泡沫管

型号

CB10/40-RS型低压车用消防泵

形式

低压离心式

额定流量

40L/s @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

自带滑片泵

引水时间

最大吸深时≤50s

型号

PS40W

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°，仰角≥+60°

流量

40L/S

射程

≥60m

型号

PL32

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

32L/S

射程

泡沫≥45m  水≥50m

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯，上装后部安装35W消防探照灯1个火场照明

警示装置

长排全红警灯，安装在驾驶室顶部警报器，其控制盒在驾驶员前下方
