福田14-16米高空作业车

整车型号

底盘型号

长×宽×高（mm）

总质量（Kg）

整备质量（Kg）

轴距

发动机排放

JDF5060JGK14B5 （福田14米高空车）

BJ1079VEADA-A3

6790*2020*3060

5520

5195

3360

国V

JDF5060JGK16B5 （江淮16米高空车）

BJ1079VEADA-A3

7650*2020*3060

5650

5325

3360

国V

底盘参数：

作业工况：

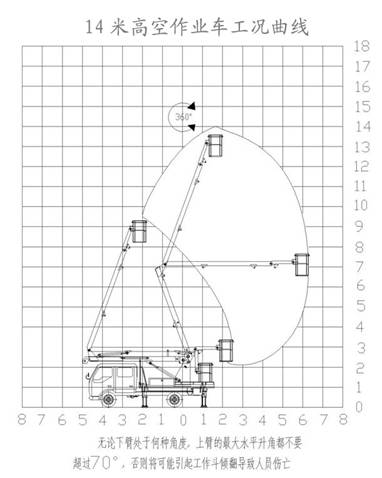

福田14米高空车，最大作业高度14m，最大作业高度时作业幅度2m，最大作业幅度6.3m，最大作业幅度时作业高度8m，双向360°连续回转。

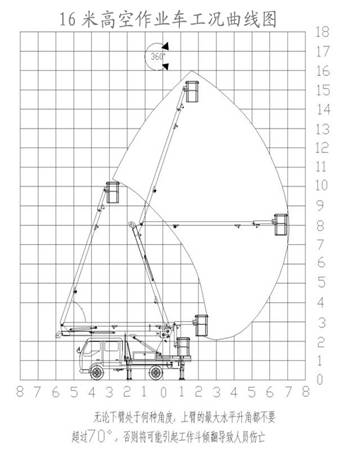

福田16米高空车，最大作业高度16m，最大作业高度时作业幅度2m，最大作业幅度7m，最大作业幅度时作业高度9m，双向360°连续回转

标准配置：三节折叠臂，最大起吊质量1吨，带1米伸缩吊钩，吊蓝额定载额200KG，带油缸锁止功能，转台和吊蓝双位操作，吊蓝带发动机启动，熄火装置，整车操作方式为手动和电动结合。

湖北江南专用特种汽车高空作业车主要特点及优势：

1、操作系统：操作方式为手动和电动结合，转台和吊篮电动双位操作，吊篮带发动机启动、熄火(安全操作方便，节省燃油)，上车操作通过节流阀实现无极调速，采用集成电控阀块模式，布局美观，操作平稳，维护方便；发动机油门拉线手动操作，支腿手动操作，各支腿可单独可调，上下车互锁，操作安全、可靠。

2、臂架/转台：三节折臂，型材Q345B/4mm，臂架加固，臂架截面，四边形，臂架起伏角度，0°-70°(相对水平面)，转台双向360°回转，采用了先进的涡轮蜗杆式减速机构，（具有自润滑和自锁功能）后期维护也可方便的通过调整螺栓位置轻松达到效果；回转机构采用可调节式，方便调节；

3、 吊臂：14米高空车吊臂最大起重质量1000kg,伸缩长度1米，最大起吊高度7.4米，最大起吊幅度5.8米，钢丝绳长度40米Φ8。起升机构IQKN1B6Y；单绳拉力800 Kg，吊钩1T

16米高空车吊臂最大起重质量1000kg,伸缩长度1米，最大起吊高度8.4米，最大起吊幅度6.8米，钢丝绳长度40米Φ8。起升机构IQKN1B6Y；单绳拉力800 Kg，吊钩1T

4、 支腿：前后H型四条液压支腿，型材Q345B/5mm，支腿跨距纵向（mm）：3240，横向（mm）：3180， H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；四个支腿都带双向液压锁，后支腿带两个黄色频闪灯。

5、 车厢：优质碳钢及型材，铺3㎜防滑花纹钢板，工具箱1200*400*500；模具冲压门，带不锈钢门锁，Φ20不锈钢管围栏，驾驶室侧带上下踏步，侧、后防护采用优质碳钢冷弯型材；强度高，洗手水箱

6、 吊篮：吊篮额定载荷≤200Kg，吊篮尺寸1080*620*1150，外置拉杆机械调平，保险带一副.

7、 液压系统：液压油箱65L；带液位表，带压力表；16MPa，齿轮泵定量泵，流量25ml/r，集成电磁阀组，12只油缸；带双向平衡阀或液压锁进行锁止，保证安全

8、 油漆;知名品牌油漆；颜色光滑，线条美观；

9、 标识及标牌:清晰、醒目、永久不褪色
