东风153消防车产品推介--湖北江南消防车厂家

作者:湖北江南专用特种汽车有限公司 浏览次数:3620 发布时间:2013-03-21 09:51:36

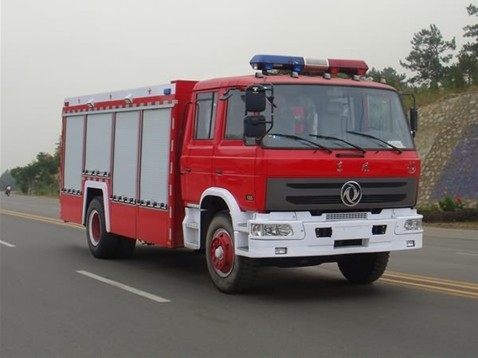

江特牌JDF5150GXFSG60E型水罐消防车

【主要技术参数】

产品商标

江特牌

公告批次

229

产品名称

JDF5150GXFSG60E型水罐消防车

产品号

ZJM013KK02K

总质量

14900

罐体容积

6.070

额定载质量

6070

外形尺寸

7900×2470×3390

整备质量

8380

货厢尺寸

××

额定载客

准拖挂车总质量

驾驶室准乘人数

2+4

载质量利用系数

接近角/离去角

25/15

前悬/后悬

1205/2135

轴数

2

轴距

4500

轴荷

4900/10000

最高车速

85

其它

该车水罐载液量为6070kg;罐体容积:6.070立方米;罐体尺寸(长×宽×高):3535×1380×1300(毫米);消防员按75千克/人计算;后伸:60mm;侧面防护及后下部防护装置材料材质:Q235,裙边结构;,后下部防护装置离地高度:540mm.

【底盘技术参数】

底盘型号

EQ1141KJ

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风汽车有限公司

外形尺寸

7600×2462×2710

轮胎数

6

接近角/离去角

25/18

轮胎规格

10.00-20,10.00R20

钢板弹簧片数

8/10+8

前轮距

1940

燃料种类

柴油

后轮距

1860

排放标准

GB3847-2005,GB17691-2005第三阶段

发动机型号

发动机生产企业

排量

功率

B190 30

B190 33

东风康明斯发动机有限公司

东风康明斯发动机有限公司

5900

5900

140

140

制动系统;行车制动系,双回路气动制动,驻车制动,弹簧储能断气刹制动。辅助制动,发动机排气制动。

底盘选装和特殊要求:变速箱型号为173-09

改装上装:主要由取力器,驾驶室,器材箱,容罐,泵房,消防泵,消防炮及管路系统,电器系统,操纵系统等组成。

取力器

结构与形式

整体箱式,全功率,夹心式,强制可调式循环水冷,飞濺式油润滑。

驾驶室

结构与形式

整体四开门双排平头,增设乘员室,共可乘坐6人(乘员室4人,驾驶室2人)

配备消防设施

警灯与报警器,对话机,空气呼吸器,取力器开关

器材箱

结构与形式

内藏,整体矩形焊接,材质为优质碳板,内部设有网格式防荡板,相邻隔间设有入孔,罐顶也设有入孔,还高有溢流口,外流水口,排污口,液位指示器,内壁全做防腐处理。

载液量

水:6.07立方

泵房

结构与形式

全优质碳钢框架焊接,内置骨架,外蒙皮,位于车辆尾部,左右后部均开门,并装铝合金帘子门。

配备消防设施

滤水器,集水器,分水器,水枪,异形接头,消防铁桶,吸水管板手等。也可根据特殊需要增加配备。如手抬机动泵,燃油加热机等。

消防泵

型号

CB10/40上海雄真泵

结构与性能

结构

后置,双活塞真空泵,电磁离合器

性能

流量40L/S,压力1.0Mpa

引水时间35s,最大吸深为7m

消防炮

型号

PS40

性能

流量40L/s,射程60m,压力1.0Mpa,俯仰角-22度至+81度,回转角360度

管路系统

内进水管路

进水Ø125,水由罐体进入消防泵,在液罐与水泵间装有Ø125手动蝶阀,容罐出水口处设有滤网

外进水管路

水泵后下方设有一个Ø125外进水口,接吸水管,管芽接口(扪盖密封),引水口设有滤网片。

出水管路

水泵左右各设有一个出水口,后上方设有两个出水口,低压两个出水口径为Ø80,中压两个出水口径为Ø65,快速接口。

放余水管路

容罐最低处设有放余水阀,水泵及取力器最低入也各设有放余水回水阀。

冷却水管路

循环冷却水管路,在水泵出水处设有进水阀,并在进水处设有回水阀。

电器系统

驾驶室顶部装有长排警灯,驾驶室内设有100W报警器,对话机,车辆两侧上方前后装有红蓝爆闪灯四个,同时在上方中部装有照明灯共四只,下方装有侧标志灯带回复反射器组合,器材箱及泵房装有照明灯,车顶后部装有火场照明 灯一只,车尾上方装有后示廊灯。

操纵系统

附加仪表。开关集中布置在仪表板上,仪表板上装有液压指示器,转速表,压力表,真空表,仪表电源,前后照明灯,器材箱灯照明灯,泵房照明灯,水泵引水控制开关,仪表板左上方有文字对消防泵操作进行说明。

选装部分

带洒水功能,前冲,后洒等。
