JDF5043GGSBAW6供水车使用说明书--湖北江特消防车

一、 概述

JDF5043GGSBAW6系列供水车采用国内先进技术和工艺，使用国内知名底盘厂生产的专用车底盘改制而成，动力强劲，行动快，灭火剂装载量大。器材室、泵室均采用优质高强度型钢焊接。罐体内部进行深度防腐处理。装配了天津通洁高压泵制造有限公司生产的3D5E柱塞式高压泵和力拓汽车配件公司生产的水炮。灭火效率高，性能可靠，操作非常方便。该系列车型特别适合于缺水地区、老城区、历史建筑火灾及高层住宅发生的火灾扑救，具备灭火效率高、用水量少（较传统直流水枪可省水60%）、供水力强、极简操作和机动灵活的特点。

整车参数

有关底盘部分的使用方法和操作说明请参阅底盘使用说明书，本说明书主要对改装部分的使用操作、维护、保养等进行必要的说明。该系列车辆由底盘、附加电气系统、器材箱、容罐、传动系、水泵、进、出水管路、水炮等组成。

二、主要规格性能参数

一、产品标识：

底盘铭牌：位于驾驶室内

VIN码：   位于车架大梁上

整车标牌：安装在右前器材箱前端

图1：底盘铭牌

图2：VIN码：

图3：整车标牌

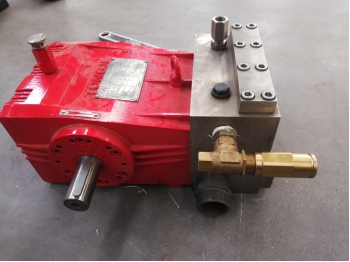

高压泵参数

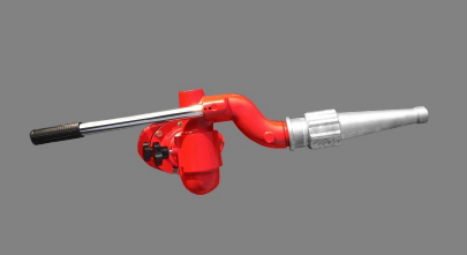

消防炮参数

图4

1、底盘      2、水罐         3、器材箱     4、护栏             5、扶手     6、爬梯     7、外注水口      8、左侧防护        9、右侧防护     10、后组合尾灯      11、牌照灯       12、后保险杠

    该系列车辆设有驾驶室及乘员室，全金属结构，顺开四门，可乘座5人。驾驶室乘员2人，乘员室3人。

    驾驶室内加装有取力器控制开关、各种附加控制开关。

2. 器材箱

器材箱为独立钢结构，内部可装取器材，器材箱两侧安装卷帘门。

3. 容罐

    采用连接板与底盘及副车架，连接稳定可靠。容罐的顶部开有人孔口、溢水口、注水口、液位器口、吊环及安全防护栏等；罐底设有积存口、排污口；后封板开有出水口；罐内设防荡板。

4. 附加传动系

    附加传动系由取力器、泵传动轴及支架（座）等组成。

取力器为夹心式全功率输出、齿轮传动、手（气）动控制，夹装于离合器与变速器之间。取力器将发动机的功率和扭矩通过泵传动轴传递给消防泵。

5.泵及管路

1. 出水管    2.消防栓注水口     3.调压阀    4.水泵    5.罐出水管路

6.过滤器

泵体为不锈钢制造，具有耐腐蚀、结构紧凑、操作简洁、维修方便等特点。

6. 泵室

泵室为独立钢结构，内部可装取器材，两侧及后部安装卷帘门。整个泵房为全金属结构，泵房内安装有高压水泵、进、出水、注水管路和部分消防器材。

7. 附件

   车辆后部安装供操作人员上下的爬梯及登顶扶手等相关附件。

8. 操作使用说明

   本手册对于操作湖北江南专用特种汽车有限公司生产的系列供水车以及对设备如何进行维护，保养作了详尽的说明。

   为了确保用户能使用好供水车，我们希望用户能够按照操作手册中的要求进行操作并且及时有效地对车进行各项保养。

在您操作供水车之前，请仔细阅读这本操作手册。

9. 附加电器系统

附加电器系主要由以下几个部分组成：

(1)水泵测速器、电子液位器；

1、转速表 2、压力表   3、液位计  4、电源开关

各仪表主要功能如下：

(2)  转速表：用来指示泵转动轴的转速（2.5级）；

 (3)  压力表：用来指示泵出水压力（2.5级）。

 (4)  液位计：用来指示容罐内的液位高低；

四、消防车安全保护注意事项

所有消防队员在操作时应熟练掌握操作程序：请不要让儿童靠近消防车；请注意阅读底盘操作手册。

消防车所处环境应符合地方的安全管理条例，确保消防车随时处于备战状态。

当在操作系统时，让消防车发动机空转一会，在没有良好的通风情况下，不要在一个封闭的空间内启动发动机，消防车排出的尾气是很危险的。

在车维修保养时应关闭发动机，当您工作时，给车加润滑油时，或在检查底盘时，请拔下车钥匙。请不要站在重物或者外延伸装置下，否则可能会引起人身伤害。

只是车在拉上手制动及变速箱在空档位置时，驾驶员方可离开驾驶室。

为确保制动系统操作安全，请在消防车气压达到底盘说明所需要求后再驾驶消防车，否则会造成人员伤害。

下坡时反复使用制动系统的脚踏刹车会降低气压，由此可能会产生危险。

几乎所有的消防车重心都比较高，实际负载几乎等于总重量，所以在操作中请多加小心。

在消防车驶入或者离开路面时请谨慎驾驶，应避免车快速驶过障碍物，当车行驶在坡面上时，坡上侧车身变轻，可能会有翻车危险，应小心驾驶，下坡和转弯时不能太快。

在一般的制动中决不能使用手制动，以为这样车轮会抱死，车会严重打滑。

请保证驾驶室清洁，不要在驾驶室内放工具或其他杂物，以为这些东西有可能滑道脚制动踏板下或当翻转驾驶室时碰坏驾驶室的玻璃。

燃油是易燃易爆品，使用燃油时要使燃料远离明火，并把灭火器放在手方便拿取的位置。

一旦发动机超出非正常温度时，不要使用燃油系统，否侧燃油会被发动机点燃，在使用燃油时严禁吸烟，违背此规程会导致人员伤害。

当汽车工作时注意身体不要碰到排气管及回气管，因为车辆工作时，这些管会很热足以对人体造成严重烫伤，违背此规程会导致人员伤害。

当散热风扇工作时，请不要把手伸进去，违背此规程会导致人员伤害。

不要用手触摸旋转部位，应与旋转设备保持一定的距离。

当汽车工作时冷却系统会变热，在其未冷却下来之前请不要动冷却系统的部件，逆时针转动水箱盖，稍后等压力从冷却装置中释放出来后，再逆时针方向转向水箱盖至拧下来为止。

注意不要使蓄电瓶正负极短路，再其附近禁止吸烟和明火，因为蓄电瓶可能会因火花引起爆炸，请记住永远要先断开蓄电池负极地线，而且最后连接负线以防产生火花，爆炸，蓄电池溶液也会损伤皮肤及眼睛，违背此规程会导致人员伤害。

车在驾驶时请系安全带。

仅仅是一般的固定扎带不能完全固定仪表/存储单元及各种器材，应定期检查一下储物箱/泵室内各种设备及工具的固定是否牢靠，特别是在每次用完这些设备以后。

应避免以下操作：

当水流经软管或水管的水突然中断时，水流波就像一个水锤。水锤发出叮当的敲击声，就像锤子敲打铁管，水流突然停止导致动力方向发生变化，而且水的能量瞬时增加几倍，而这急增的压力可能会严重损坏水罐，水管及吸水泵，所以应避免这种操作。

水炮，水枪及高压水枪只用来救火，千万不要把他对准别人，否则会伤害他人。

当操作设备之前，经常检查一下设备是否正常，应使用带保护装置的设备。

水能导电，注意与电导体保持一定的距离，以防水溢出后引起危险，一些物质与水混合后可能会增加其容积或重量，因为有些物质与水混合后会发生化学反应，所以要避免这些物质与水接触。

当在进行水罐检查时，应确保安全，应保证通风良好。

我们再次提醒您注意在罐体工作人员的安全。

以为罐顶与罐体是一体的，请千万不要在罐顶穿孔。（车顶就是罐顶）

水枪喷出的水与电导体间的最短距离：直流水或开花流是4米，扇形水流为5米，在于有爆炸危险的区域请勿操作消防车。

不要把车停放在高压线附近或高压线下。

在车顶时请小心，注意安全！注意电源线！

车顶距电线最下距离：1千伏以上            1米

                    1千伏-110千伏        3米

                    110千伏-220千伏      4米

                    220千伏-380千伏      5米

五、水泵的操作方法

为了快速完成灭火任务，操作人员必须正确、熟练地掌握消防泵的操作方法。

1、 前的准备工作

⑴ 首先按驻车要求将车停稳，按需要接好水带、水枪。

⑵ 必须关闭泵上所有的放余水开关；

警告：

l 在泵操作前必须检查变速箱油位，不足时必须添加油。否则责任自负!

l 启动水泵时，必须先缓慢踩下离合器，启动取力器，让水泵旋转起来，然后再慢慢松开离合器。

2、 水泵操作方法

⑴ 将车辆停好并拉紧手刹，使车辆处于空挡状态；

⑵ 车辆垫块放于轮胎底部，防止车辆工作时滑动；

⑶ 启动汽车发动机，车辆处于怠速运行状态；

⑷ 将相应的水管铺设好，连接高压水枪，并打开相应的高压阀门；

⑸ 打开驾驶室电源总开关，在泵室中部打开电源开关；

⑹ 踩下汽车离合踏板，扳动取力器开关，启动取力器；

⑺ 松开汽车离合踏板，启动高压远程供水系统；

⑻ 灭火工作开始，旋转远程油门，调至需要的流量、压力和射程；

⑼ 灭火工作结束后，及时将远程油门旋转归零，发动机处于怠速运行状态；

⑽ 踩下汽车离合踏板，扳动取力器开关复位；

⑾ 锁上卷盘离合，扳动卷盘控制手柄，按卷盘转动方向收卷水管；

⑿ 收卷水管后，先松开卷盘控制手柄，再松开卷盘离合。

⒀ 关闭所有放余水阀及其它阀门，关闭电源，将车辆恢复到初始状态。

注意：尤其是冬天，灭火作业结束后，必须将管道内的余水全部放完，否则将可能导致管道冻裂和相关电气元件的损坏。

六、其它消防装置使用简介

1．水炮的操作

首先按供水、出水的操作程序至泵内水有一定的压力，将炮瞄准火场并调整好角度，打开炮下面阀门即可。使用时，还可根据具体情况的需要。通过调节炮口的手柄来实现喷出水柱、开花、水雾等。

七、使用消防车注意事项

1. 取力器在切入或脱离时应注意离合器是否彻底分离，发动机的转速很低，以便顺啮合或脱离，避免折齿或折断拨叉等故障发生。

2. 启动取力器后，工作人员不得攀爬水泵护盖；

3. 灭火工作时，注意水位表水量，及时补充水量，避免水泵吸空；

4.调节远程油门，不得用力过猛；

5.高压远程供水系统不允许超压超负荷工作，更不允许无水空转；

6.转速表转速严禁超过1000转作业；

7.高压远程系统停止前应逐步减少工作压力，以便再次启动；

8.工作时出现漏油、水泵不转动、异常响动等故障及时联系售后服务。

每日检查

为了保证消防车能始终保持良好的战备状况，要求驾驶员和操作人员每天认真检查车辆的完好情况，以便及时发现隐患，排除故障。

1. 底盘部分请遵照底盘使用手册的有关章节检查；

2. 检查水泵、取力器、传动轴有无异常响声，各转动部位润滑是否正常，有无松动或磨损；

3. 各种器材接口内的密封情况是否良好；

4. 取力器、水泵内油的情况是否正常，有无变质和缺少。各部位有进无渗漏现象；

5. 炮的各转动部位是否灵活，润滑是否正常，有无渗漏现象；

6. 检查整理各类器材及附件，保持清洁、干燥、完好。

八、维护和保养

   底盘部分请遵照底盘使用手册中的有关章节进行保养。

1. 乘员室

    要经常检查各类电器、开关、保险等是否完好、齐全，保险丝的规格是否符合规定，各类开关是否灵活有效，否则应对其进行维修、保养或更换。

2. 容罐

容罐由于长年处于满载灭火剂的状态，灭火剂的浸泡对容罐有一定的腐蚀，因此，应经常或定期对容罐进行检查，一旦发现有锈蚀现象，应及时采取有效的防腐处理措施，防止锈

蚀点扩大。常用的处理方法是将锈蚀的部位清理干净，经充分干燥后，涂复环氧树脂漆。

    其他与容罐相关的各阀门、管路也应定期检查，发现问题及时处理。

3. 器材箱

    要经常检查器材箱内是否有积水，帘式门启闭是否灵活，有无变形或损坏，门边滑槽内是否缺油，必要时加注润滑脂。器材是否齐全、干燥、完好，各接口的密封橡胶圈是否齐全、有无损坏，必要时补充或更换。检查各器材固定是否牢靠。

4. 泵房

    泵房内的设施是否齐全、完好，是否有积水、油污，如有则应清理干净，同时应检查积水和油污是否是由消防系统的泄漏造成，以便及早发现问题，便于修复。

5. 取力器、传动轴

    检查取力器的油位和油质是否正常，必要时予以补充或更换；取力器的运转是否正常，有无异常响动，挂档和分离是否顺当，有无阻滞或自动脱档现象，必要时对其进行拆检和维修；泵传动轴有无异常响声，检查各紧固件是否有松动或缺损现象；各十字节和花键轴等转动、滑动部位加注润滑脂（黄油）。

6. 水泵

    水泵是供水车的心脏部分，水泵的维护保养直接影响到灭火作战的效果，因此要求在每日检查时能够及时发现问题，排除故障。关于维护保养的内容主要有以下几个方面：

    a．水泵每工作3-6小时，各转动部位要加注润滑脂一次；

    b．水泵的进出水口螺纹上涂上润滑脂，盖好闷盖；

    c．水泵的其它维护与保养见其使用维护说明书。

7. 水炮及其管路

    每次使用后，都需要对水炮及其管路进行检查，主要检查各紧固件、接口、转动部位，发现问题及时处理。并经常或定期对各转动部位加注润滑脂。

8. 附加电器、仪表

警灯、警报器系统、器材箱灯、泵房灯、电磁阀、液位指示器和数字式转速表及各仪表、开关等是否能正常工作，如有故障则应及时排除，以免影响使用；各部分电器线路的保险丝规格是否符合规定的要求，有无加大规格或有铜丝代替的情况，如有则应查明原因排除。

九、水泵系统常见故障的排除

十、随车携带技术文件

l 消防车使用说明书

l 消防车合格证

l 消防车器材配置表

l 汽车底盘使用说明书

l 汽车底盘合格证

l 高压泵使用说明书

l 质量保修卡

   附表：常用润滑剂

    常用润滑剂主要有以下几类：

    1.  取力器用油：取力器应加注与原车变速箱相同牌号的润滑油，加注的数量至油从取力器的侧面油孔溢出即可。

    2.  水泵齿轮箱用油：

  牌号及数量：按水泵使用说明书

 3.  其它部位：水泵、传动轴等用黄油枪加注锂基脂润滑。
